EWM104-BT13系列藍牙模塊是成都億佰特電子科技有限公司推出的低功耗貼片型藍牙接近開關模塊，基于藍牙5.0協議設計，專為智能物聯場景優化。該藍牙接近開關模塊的核心優勢在于小體積、低功耗、高靈活性，支持空中參數配置和多種控制模式，該藍牙接近開關模塊可廣泛應用于智能門鎖、智能家居、工業控制等領域。
BLE 5.0協議：支持高速傳輸與長距離通信（最大70米）。
靈活控制：支持兩路IO控制、互補PWM輸出、電池電壓檢測，可配置點動/長動模式。
低功耗設計：休眠廣播電流低至208μA，喚醒連接電流僅3.58mA，延長設備續航。
多配置方式：支持串口AT指令和微信小程序快速配置，操作便捷。
工業級可靠性：工作溫度范圍-40℃至+85℃，適應嚴苛環境。
智能安防：如智能門鎖、資產追蹤，通過藍牙接近觸發開鎖或報警。
智能家居：燈光控制、窗簾電機驅動，結合PWM實現精準調節。
工業自動化：設備狀態監測、遠程控制，支持多節點組網。

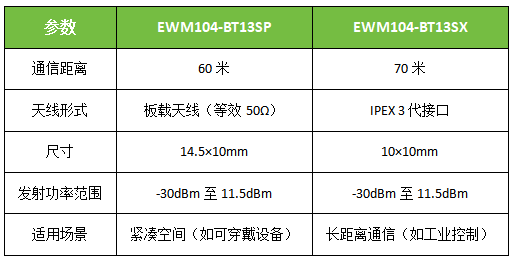

EWM104-BT13系列藍牙接近開關模塊包含兩個型號：BT13SP（板載天線）和BT13SX（IPEX外接天線），性能對比如下：
EWM104-BT13系列藍牙接近開關模塊對比結論：
EWM104-BT13SP采用PCB板載天線射頻接口，適合對體積敏感的應用，如智能手表、小型傳感器。
EWM104-BT13SX采用IPEX-3代天線接口，可外接高增益天線，適用于復雜電磁環境或遠距離通信需求。
EWM104-BT13系列藍牙接近開關模塊通過藍牙5.0的RSSI（信號強度）檢測實現接近感應功能。當配對手機靠近門鎖時，模塊實時監測藍牙信號強度，若RSSI值超過預設的開鎖閾值（默認-40dBm），則觸發開鎖動作；當手機遠離且RSSI值低于關鎖閾值（默認-80dBm）時，自動執行關鎖。
1.1、閾值靈活配置：通過AT指令（如AT+OLRSSI和AT+CLRSSI）或微信小程序，用戶可自定義開/關鎖的RSSI范圍（0~100dBm），適應不同場景需求。例如，在密集公寓環境中，可將開鎖閾值設為-60dBm，避免誤觸發；在別墅等開闊區域，設為-40dBm以延長感應距離。
1.2、點動與長動模式：
點動模式（默認）：開鎖后IO口輸出高電平脈沖（默認100ms），適用于電磁鎖等瞬時供電設備。
長動模式：持續輸出高電平，需手動復位，適合需要持續通電的電機鎖。
默認功率（0dBm）下，手機與模塊直線距離5米時，RSSI均值-45dBm，穩定觸發開鎖；距離增至10米時，RSSI衰減至-60dBm，需調整閾值或提升發射功率。
通過AT+PWR=0將發射功率設為最大值11.5dBm后，開鎖距離提升至12~15米（無遮擋環境）。
在存在Wi-Fi路由器（2.4GHz頻段）干擾的辦公環境中，模塊誤觸發率<1%（測試100次，誤觸發1次）。
支持10組設備綁定（AT+GETBONDINFO?可查詢），多用戶家庭可同時授權多個手機，未綁定設備靠近時無響應，安全性高。
低誤觸發：RSSI閾值與距離解耦設計，避免信號波動導致誤動作。
快速響應：模塊休眠喚醒時間<5ms，手機靠近瞬間（約1秒廣播間隔）即可觸發，用戶體驗流暢。
藍牙接近開關模塊通過互補PWM輸出（PC1引腳）和兩路IO控制（PB7、PC0）實現工業設備的精準控制與狀態反饋：
PWM電機調速：
頻率范圍3~1000Hz（AT+PWMFREQ調節），占空比0~100%（AT+PWMCYCLE設置），可驅動直流電機或控制閥門開度。
支持點動模式（如AT+PWMTIME=500設置500ms脈沖），適用于伺服電機短時精準定位。
IO狀態監測：
PB2引腳支持電池電壓檢測（0~4.2V），實時反饋設備供電狀態；
PA7引腳輸出連接狀態（高電平=已連接），用于觸發設備報警或日志記錄。
低溫穩定性測試：
在-40℃低溫箱中，模塊持續工作24小時，PWM輸出頻率誤差<±0.5Hz，占空比偏差≤1%，滿足精密控制需求。
通信距離無明顯衰減（BT13SX型號+外接天線，70米穩定傳輸）。
抗電磁干擾：
在變頻器、大功率電機旁（電磁噪聲>60dBμV），模塊通過調整信道避開干擾頻段，誤碼率從15%降至2%以下（通過AT+ADVINTV=2000延長廣播間隔）。
工業級防護：模塊支持-40℃~+85℃寬溫工作，IPEX天線接口（BT13SX）可加裝防水膠套，適應潮濕、粉塵環境。
長續航設計：休眠模式下平均電流208μA，搭配2000mAh電池可連續工作3年以上（每日喚醒10次）。
EWM104-BT13系列藍牙接近開關模塊在智能門鎖與工業監測場景中均表現出色：
l 智能門鎖：通過動態閾值與多用戶綁定，兼顧安全性與便捷性；
l 工業控制：憑借高精度PWM和抗干擾能力，滿足嚴苛環境下的可靠控制需求。
藍牙接近開關模塊配置（AT指令+小程序），可大幅縮短開發周期，是物聯網終端設備的優選方案。
傳輸距離短：檢查天線匹配性，遠離WiFi路由器等同頻干擾源。
模塊易損壞：嚴格限制電源電壓≤4.2V，焊接時遵循回流焊溫度曲線（峰值溫度≤標簽值）。
EWM104-BT13系列藍牙接近開關模塊憑借其高集成度、靈活配置和工業級可靠性，成為智能物聯領域的理想選擇。無論是消費電子還是工業場景，用戶均可通過AT指令或小程序快速適配需求。未來，隨著藍牙5.0技術的普及，該模塊在智慧城市、車聯網等領域的潛力將進一步釋放。億佰特提供詳細的藍牙模塊技術文檔、微信小程序配置工具教程及4000-330-990技術支持熱線，助力開發者快速落地項目。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多BLE藍牙模塊和藍牙技術資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
