EoRa HUB雙頻LoRa開發板：重新定義物聯網邊緣通信的技術革新
在物聯網（IoT）的快速發展中，低功耗廣域網（LPWAN）技術因其遠距離、低功耗的特性成為關鍵基礎設施。然而，傳統LoRaWAN網關的高成本、復雜部署和功耗問題，限制了中小型場景的規?；锫摼W應用。
EoRa HUB-xxxTB 雙頻LoRa開發板的誕生（EoRa-HUB-400TB和EoRa-HUB-900TB系列），通過集成 ESP32-S3芯片方案與SEMTECH公司LR1121方案雙頻LoRa模塊，打造了一款支持Sub-GHz（410-930MHz） 和2.4GHz頻段 的嵌入式網關設備。EoRa HUB開發板預裝One-Channel Hub固件，以極簡架構實現LoRaWAN協議兼容，為智慧城市、工業4.0、農業傳感等場景提供低成本、低功耗的解決無線數傳方案。
· Sub-GHz頻段：支持410-493MHz工作頻段（E80-400M2213S系列雙頻LoRa模塊）和850-930MHz工作頻段（E80-900M2213S系列雙頻LoRa模塊），最大發射功率+22dBm，接收靈敏度低至-136dBm（SF9），空曠環境傳輸距離可達5.6公里。
· 2.4GHz頻段：支持全球通用ISM頻段，發射功率+13dBm，適用于高密度節點場景（如室內定位、智能家居）。
· 動態頻點切換：用戶可通過編程自定義工作頻點，滿足不同地區的無線電規范要求。
· ESP32-S3芯片 集成雙核Xtensa? LX7處理器（主頻240MHz），支持：
o Wi-Fi協議802.11 b/g/n標準：最大速率150Mbps，支持Station/SoftAP混合模式，輕松對接云端。
o 藍牙BLE5.0協議：支持Mesh組網、125Kbps-2Mbps多速率傳輸，兼容醫療穿戴設備與傳感器網絡。
· 共享天線設計：2.4GHz全向天線（增益4.9dBi）復用Wi-Fi/BLE通信，降低硬件復雜度。
· LR1121模塊休眠電流僅10μA，搭配ESP32-S3深度睡眠模式，適合電池供電場景。
· 智能電源管理：支持鋰電池充放電（500mA充電電流），3.3V-5V寬電壓輸入，續航時間延長30%。
· 出廠預裝One-Channel Hub固件：支持LoRaWAN Class A/C節點接入，兼容TTN、ChirpStack等主流平臺。
· 0.96寸OLED顯示屏：實時顯示設備狀態、網絡信號強度及數據包統計信息。
· 18Pin GPIO擴展接口：兼容Arduino生態，快速連接傳感器、執行器或外圍電路。
痛點：傳統農業依賴人工巡檢，數據更新滯后，無法實現精準灌溉。
方案：
1. 硬件部署：
o 部署1臺EoRa HUB作為中心網關，連接Sub-GHz全向天線（如TX470-JKS-IPX20）。
o 在農田中分布多臺E32系列LoRa模組土壤傳感器（工作頻段470MHz），每10分鐘上報溫濕度數據。
2. 網絡配置：
o 通過手機APP（ESP BLE Provisioning）為網關配置Wi-Fi，接入本地路由器。
o 在云端（如阿里云IoT平臺）創建MQTT主題，定義數據解析腳本。
3. 數據可視化：
o 使用Grafana或ThingsBoard生成土壤墑情熱力圖，觸發自動灌溉系統。
效果：降低水耗20%，提升作物產量15%。
痛點：工廠設備故障停機導致生產損失，傳統有線監控布線成本高。
方案：
1. 振動傳感器組網：
o 在關鍵設備（如電機、泵機）安裝LoRa振動傳感器，使用2.4GHz頻段避免工業環境干擾。
o EoRa HUB通過Wi-Fi將數據轉發至邊緣服務器（如樹莓派），運行AI故障預測模型。
2. 實時報警：
o 當振動頻率超出閾值時，網關通過BLE Mesh通知巡檢人員手持終端。
效果：減少非計劃停機時間50%，運維成本降低35%。

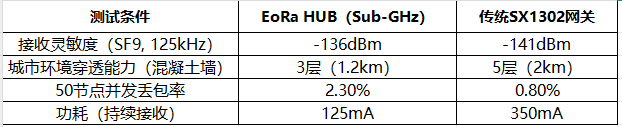

EoRa HUB在功耗和成本上優勢顯著，適合節點數＜100的小型網絡；傳統網關更適合高密度、高可靠性場景。
A1：LR1121方案雙頻LoRa模塊支持雙頻段，但工作模式為半雙工，同一時間僅能處理一個頻段的收發任務?？赏ㄟ^定時切換頻點實現多頻監聽。
A2：優化LoRaWAN參數（如縮短接收窗口、使用ADR自適應速率），或部署多臺EoRa HUB組成分布式網絡。
A3：工業級設計（-40℃~+85℃），建議在通風環境中使用，避免陽光直射或靠近熱源。
EoRa HUB通過 雙頻通信、多協議融合、超低功耗 三大核心技術，解決了中小型物聯網應用場景的部署難題。無論是農業傳感、工業監控，還是智慧城市，其開箱即用的特性與靈活的擴展能力，都將成為開發者與企業的理想選擇。
